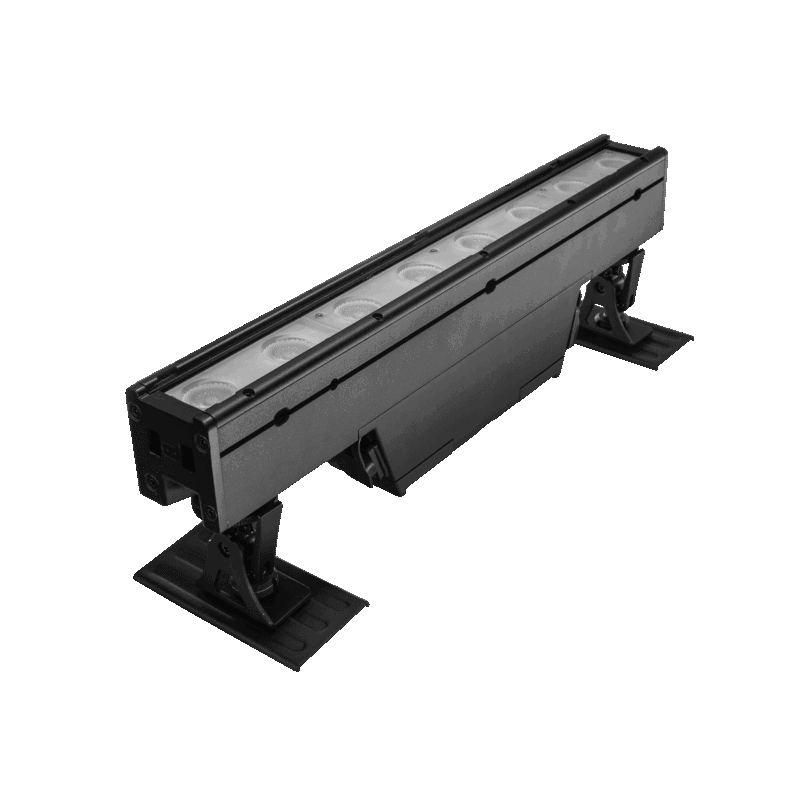

AX2 PixelBar (50cm)

Technische Daten

Bestellcode

AX2-50

AX2-50-BTB

LED Engine

Titan LED Engine

Titan LED Engine

Farben

RGBMintAmber

RGBMintAmber

LED-Gesamtleistung

80 W

80 W

LED-Leistungsaufnahme

40 W

40 W

Lichtstrom 2700K

1 800 Lumens

1 800 Lumens

Lichtstrom 3200K

2 230 Lumens

2 230 Lumens

Lichtstrom 5500K

2 265 Lumens

2 265 Lumens

Beleuchtungsstärke 2700 K @ 1 m

8 995 Lux

8 995 Lux

Beleuchtungsstärke 3200 K @ 1 m

11 060 Lux

11 060 Lux

Beleuchtungsstärke 5500 K @ 1 m

11 010 Lux

11 010 Lux

CRI (Ra)/ TLCI 3200- 6500 K*

≥96

≥96

Abstrahlwinkel

21°

21°

Feldwinkel

42°

42°

Blitzrate

0 – 25 Hertz

0 – 25 Hertz

Pixel

8

8

Akkulaufzeit

bis zu 20 Stunden

bis zu 20 Stunden

Batterielaufzeit (max. Helligkeit)

2 h 50 m

2 h 50 m

Akku-Lebensdauer

70 % nach 300 Zyklen

70 % nach 300 Zyklen

Ladezeit (nominal)

5 Stunden

5 Stunden

Wechselspannungs-Eingang

96-264 VAC, 50/60 Hertz, 2 A, 49 W

96-264 VAC, 50/60 Hertz, 2 A, 49 W

Wechselspannungs-Anschluss

PowerCON TRUE1 IN/OUT

PowerCON TRUE1 IN/OUT

DMX via Kabel

Ja (via 5-pin XLR)

Ja (via 5-pin XLR)

CRMX-Empfänger

Integriert

Integriert

BluetoothBridge BTB

Nein

Integriert

BarConnect+

Ja

Ja

Drahtlos-Frequenzbänder

CRMX, UHF

CRMX, UHF, Bluetooth, Wifi

Reichweite

CRMX/UHF bis zu 300 m / 330 yds

CRMX/UHF bis zu 300 m / 330 yds Bluetooth bis zu 3 m / 3.3 ydso

Infrarot-Steuerung

Ja

Ja

Gehäusematerial

Aluminium

Aluminium

IP Schutzart

IP65

IP65

Umgebungstemperatur

0 – 40 °C / 32 – 104 °F

0 – 40 °C / 32 – 104 °F

Gewicht

4.5 kg / 9.9 lbs

4.5 kg / 9.9 lbs

Abmessungen ohne Haken ( L x B x T)

500 mm x 165 mm x 65 mm / 19.7" x 6.5" x 2.6"

500 mm x 165 mm x 65 mm / 19.7" x 6.5" x 2.6"

Abmessungen mit Haken (L x B x T)

520 mm x 165 mm x 65 mm / 20.5" x 6.5" x 2.6"

520 mm x 165 mm x 65 mm / 20.5" x 6.5" x 2.6"

Montage-Optionen

Airline-Schiene, 2x AX2-Füße (mit 3/8"-Gewinde)

Airline-Schiene, 2x AX2-Füße (mit 3/8"-Gewinde)

*Typical value

Was ist in der Box?

Verfügbare Versionen

  • AX2 PixelBar (50cm) (mit EU-Kabel) (AX2-50-EU)
  • AX2 PixelBar (50cm) (mit US-Kabel) (AX2-50-US)
  • AX2 PixelBar (50cm) (mit UK-Kabel) (AX2-50-UK)
  • AX2 PixelBar (50cm) (mit CH-Kabel) (AX2-50-CH)
  • AX2 PixelBar (50cm) (mit AU-Kabel) (AX2-50-AU)

Typische Spektren

RF-Eigenschaften

Für AX2 PixelBar (50 cm)

Drahtlosmodule

Modulation

ERP (Transmitter)

Anzahl Kanäle

EU: UHF***(863-870MHz)

FHSS

<25mW

47

USA: UHF (917-922.20MHz)

FHSS

<25mW

53

AUS: UHF (922.30-927.50MHz)

FHSS

<25mW

53

SGP: UHF (920.50-924.50MHz)

FHSS

<25mW

41

KOR: UHF (917.9-921.5MHz)

FHSS

<25mW

10

RUS: UHF (868.75-869.12MHz)

FHSS

<25mW

6

JPN: UHF (922.80-926.40MHz)

FHSS

<25mW

19

CRMX (2402-2480MHz)

FHSS

–

79

***Allgemeine Zuteilung von Frequenzen für die Nutzung durch Funkanwendungen mit geringer Reichweite Frequenznutzungsvorschriften:

Frequenzbereich MHz1)

Maximale äquivalente Strahlungsleistung (ERP)

Zusätzliche Parameter / Frequenzzugang und Interferenzminderungstechniken

865 – 868

25 mW

Anforderungen an den Frequenzzugang und Störungsminderungstechniken3) Alternativ kann auch ein maximaler Arbeitszyklus2) von 1 % verwendet werden.

868,0 – 868,6

25 mW

Anforderungen an den Frequenzzugang und Störungsminderungstechniken3) Alternativ kann auch ein maximaler Arbeitszyklus2) von 1 % verwendet werden.

868,7 – 869,2

25 mW

Anforderungen an den Frequenzzugang und Störungsminderungstechniken3) Alternativ kann auch ein maximaler Arbeitszyklus2) von 0,1 % verwendet werden.

869,40 – 869,65

500 mW

Anforderungen an den Frequenzzugang und Störungsminderungstechniken3) Alternativ kann auch ein maximaler Arbeitszyklus2) von 10 % verwendet werden.

869,7 – 870,0

25 mW

Anforderungen an den Frequenzzugang und Störungsminderungstechniken3) Alternativ kann auch ein maximaler Arbeitszyklus2) von 1 % verwendet werden.

1) Die Nutzung benachbarter Frequenzbänder innerhalb dieser Tabelle als ein einziges Frequenzband ist zulässig, sofern die besonderen Bedingungen für jedes dieser benachbarten Frequenzbänder erfüllt sind. 2) „Arbeitszyklus“ ist das Verhältnis Σ(Ton)/(Tobs) ausgedrückt als Prozentsatz, wobei „Ton“ die „Einschaltdauer“ einer einzelnen Sendeeinrichtung und „Tobs“ die Beobachtungszeit ist, die Ton in einem Beobachtungsfrequenzband (Fobs) gemessen wird. Sofern in dieser Rahmenvereinbarung nicht anders angegeben, ist Tobs ein fortlaufender Zeitraum von einer Stunde und Fobs das anwendbare Frequenzband in dieser Rahmenvereinbarung (Tabelle). 3) Es sind Frequenzzugangs- und Störungsminderungstechniken zu verwenden, deren Leistungsumfang mindestens den grundlegenden Anforderungen der Richtlinie 2014/53/EU oder des Funkanlagengesetzes (FuAG) entspricht. Soweit einschlägige Techniken in harmonisierten Normen oder in Auszügen daraus beschrieben sind, deren Verweise im Amtsblatt der Europäischen Union gemäß der Richtlinie 2014/53/EU veröffentlicht wurden, ist eine Leistung zu gewährleisten, die diesen Techniken mindestens gleichwertig ist.

RF-Eigenschaften

Für AX2 PixelBar BTB (50 cm)

Drahtlosmodule

Modulation

ERP (Transmitter)

Anzahl Kanäle

EU: UHF***(863-870MHz)

FHSS

<25mW

47

USA: UHF (917-922.20MHz)

FHSS

<25mW

53

AUS: UHF (922.30-927.50MHz)

FHSS

<25mW

53

SGP: UHF (920.50-924.50MHz)

FHSS

<25mW

41

KOR: UHF (917.9-921.5MHz)

FHSS

<25mW

10

RUS: UHF (868.75-869.12MHz)

FHSS

<25mW

6

JPN: UHF (922.80-926.40MHz)

FHSS

<25mW

19

CRMX (2402-2480MHz)

FHSS

–

79

Bluetooth 5.0 LE (2402-2480MHz)

FHSS

10mW (BLE)

40

WiFi (2412-2472MHz)

DSSS, OFDM

<100mW

13

***Allgemeine Zuteilung von Frequenzen für die Nutzung durch Funkanwendungen mit geringer Reichweite Frequenznutzungsvorschriften:

Frequenzbereich MHz1)

Maximale äquivalente Strahlungsleistung (ERP)

Zusätzliche Parameter / Frequenzzugang und Interferenzminderungstechniken

865 – 868

25 mW

Anforderungen an den Frequenzzugang und Störungsminderungstechniken3) Alternativ kann auch ein maximaler Arbeitszyklus2) von 1 % verwendet werden.

868,0 – 868,6

25 mW

Anforderungen an den Frequenzzugang und Störungsminderungstechniken3) Alternativ kann auch ein maximaler Arbeitszyklus2) von 1 % verwendet werden.

868,7 – 869,2

25 mW

Anforderungen an den Frequenzzugang und Störungsminderungstechniken3) Alternativ kann auch ein maximaler Arbeitszyklus2) von 1 % verwendet werden.

869,40 – 869,65

500 mW

Anforderungen an den Frequenzzugang und Störungsminderungstechniken3) Alternativ kann auch ein maximaler Arbeitszyklus2) von 1 % verwendet werden.

869,7 – 870,0

25 mW

Anforderungen an den Frequenzzugang und Störungsminderungstechniken3) Alternativ kann auch ein maximaler Arbeitszyklus2) von 1 % verwendet werden.

1) Die Nutzung benachbarter Frequenzbänder innerhalb dieser Tabelle als ein einziges Frequenzband ist zulässig, sofern die besonderen Bedingungen für jedes dieser benachbarten Frequenzbänder erfüllt sind. 2) „Arbeitszyklus“ ist das Verhältnis Σ(Ton)/(Tobs) ausgedrückt als Prozentsatz, wobei „Ton“ die „Einschaltdauer“ einer einzelnen Sendeeinrichtung und „Tobs“ die Beobachtungszeit ist, die Ton in einem Beobachtungsfrequenzband (Fobs) gemessen wird. Sofern in dieser Rahmenvereinbarung nicht anders angegeben, ist Tobs ein fortlaufender Zeitraum von einer Stunde und Fobs das anwendbare Frequenzband in dieser Rahmenvereinbarung (Tabelle). 3) Es sind Frequenzzugangs- und Störungsminderungstechniken zu verwenden, deren Leistungsumfang mindestens den grundlegenden Anforderungen der Richtlinie 2014/53/EU oder des Funkanlagengesetzes (FuAG) entspricht. Soweit einschlägige Techniken in harmonisierten Normen oder in Auszügen daraus beschrieben sind, deren Verweise im Amtsblatt der Europäischen Union gemäß der Richtlinie 2014/53/EU veröffentlicht wurden, ist eine Leistung zu gewährleisten, die diesen Techniken mindestens gleichwertig ist.

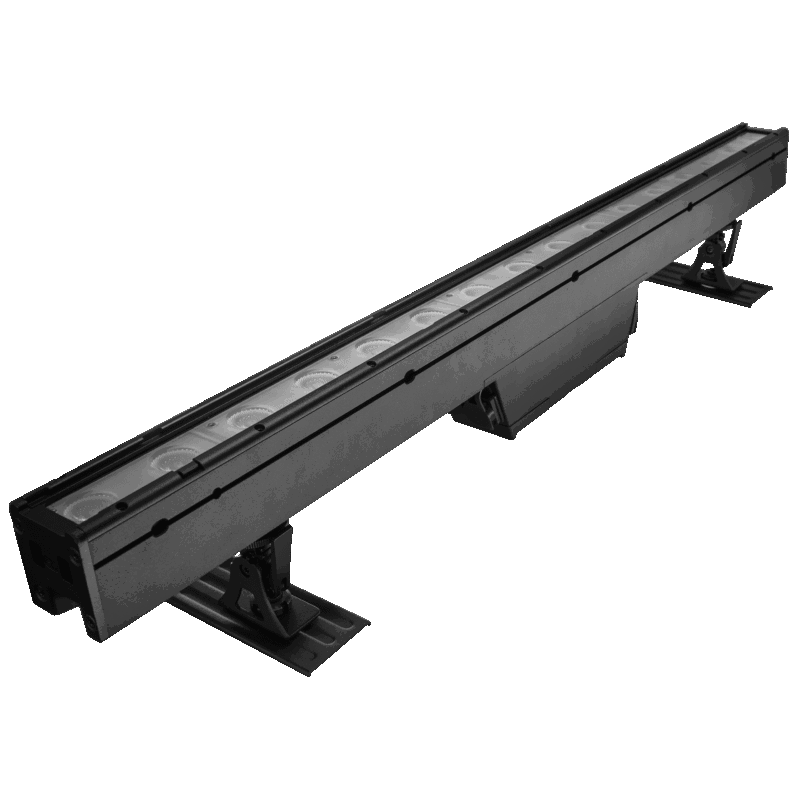

AX2 PixelBar (100cm)

Technische Daten

Bestellcode

AX2-100

AX2-100-BTB

LED Engine

Titan LED Engine

Titan LED Engine

Farben

RGBMintAmber

RGBMintAmber

LED-Gesamtleistung

160 W

160 W

LED-Leistungsaufnahme

80 W

80 W

Lichtstrom 2700K

3 600 Lumens

3 600 Lumens

Lichtstrom 3200K

4 460 Lumens

4 460 Lumens

Lichtstrom 5500K

4 530 Lumens

4 530 Lumens

Beleuchtungsstärke 2700 K @ 1 m

17 995 Lux

17 995 Lux

Beleuchtungsstärke 3200 K @ 1 m

22 125 Lux

22 125 Lux

Beleuchtungsstärke 5500 K @ 1 m

22 025 Lux

22 025 Lux

CRI (Ra)/ TLCI 3200- 6500 K*

≥96

≥96

Abstrahlwinkel

21°

21°

Feldwinkel

42°

42°

Blitzrate

0 – 25 Hertz

0 – 25 Hertz

Pixel

16

16

Akkulaufzeit

bis zu 20 Stunden

bis zu 20 Stunden

Batterielaufzeit (max. Helligkeit)

2 h 50 m

2 h 50 m

Akku-Lebensdauer

70 % nach 300 Zyklen

70 % nach 300 Zyklen

Ladezeit (nominal)

5 Stunden

5 Stunden

Wechselspannungs-Eingang

96-264 VAC, 50/60 Hertz, 2 A, 104 W

96-264 VAC, 50/60 Hertz, 2 A, 104 W

Wechselspannungs-Anschluss

PowerCON TRUE1 IN/OUT

PowerCON TRUE1 IN/OUT

DMX via Kabel

Ja (via 5-pin XLR)

Ja (via 5-pin XLR)

CRMX-Empfänger

Integriert

Integriert

BluetoothBridge BTB

Nein

Integriert

BarConnect+

Ja

Ja

Drahtlos-Frequenzbänder

CRMX, UHF

CRMX, UHF, Bluetooth, Wifi

Reichweite

CRMX/UHF bis zu 300 m / 330 yds

CRMX/UHF bis zu 300 m / 330 yds Bluetooth bis zu 3 m / 3.3 yds

Infrarot-Steuerung

Ja

Ja

Gehäusematerial

Aluminium

Aluminium

IP Schutzart

IP65

IP65

Umgebungstemperatur

0 – 40 °C / 32 – 104 °F

0 – 40 °C / 32 – 104 °F

Gewicht

7.4 kg / 16.3 lbs

7.4 kg / 16.3 lbs

Abmessungen ohne Haken ( L x B x T)

1000 mm x 165 mm x 65 mm / 39.4" x 6.5" x 2.6"

1000 mm x 165 mm x 65 mm / 39.4" x 6.5" x 2.6"

Abmessungen mit Haken (L x B x T)

1020 mm x 165 mm x 65 mm / 40.1" x 6.5" x 2.6"

1020 mm x 165 mm x 65 mm / 40.1" x 6.5" x 2.6"

Montage-Optionen

Airline-Schiene, 2x AX2-Füße (mit 3/8"-Gewinde)

Airline-Schiene, 2x AX2-Füße (mit 3/8"-Gewinde)

*Typical value

Was ist in der Box?

Verfügbare Versionen

  • AX2 PixelBar (100cm) (mit EU-Kabel) (AX2-100-EU)
  • AX2 PixelBar (100cm) (mit US-Kabel) (AX2-100-US)
  • AX2 PixelBar (100cm) (mit UK-Kabel) (AX2-100-UK)
  • AX2 PixelBar (100cm) (mit CH-Kabel) (AX2-100-CH)
  • AX2 PixelBar (100cm) (mit AU-Kabel) (AX2-100-AU)

Typische Spektren

RF-Eigenschaften

Für AX2 PixelBar (100 cm)

Drahtlosmodule

Modulation

ERP (Transmitter)

Anzahl Kanäle

EU: UHF***(863-870MHz)

FHSS

<25mW

47

USA: UHF (917-922.20MHz)

FHSS

<25mW

53

AUS: UHF (922.30-927.50MHz)

FHSS

<25mW

53

SGP: UHF (920.50-924.50MHz)

FHSS

<25mW

41

KOR: UHF (917.9-921.5MHz)

FHSS

<25mW

10

RUS: UHF (868.75-869.12MHz)

FHSS

<25mW

6

JPN: UHF (922.80-926.40MHz)

FHSS

<25mW

19

CRMX (2402-2480MHz)

FHSS

–

79

Bluetooth 5.0 LE (2402-2480MHz)

FHSS

10mW (BLE)

40

WiFi (2412-2472MHz)

DSSS, OFDM

<100mW

13

***Allgemeine Zuteilung von Frequenzen für die Nutzung durch Funkanwendungen mit geringer Reichweite Frequenznutzungsvorschriften:

Frequenzbereich MHz1)

Maximale äquivalente Strahlungsleistung (ERP)

Zusätzliche Parameter / Frequenzzugang und Interferenzminderungstechniken

865 – 868

25 mW

Anforderungen an den Frequenzzugang und Störungsminderungstechniken3) Alternativ kann auch ein maximaler Arbeitszyklus2) von 1 % verwendet werden.

868,0 – 868,6

25 mW

Anforderungen an den Frequenzzugang und Störungsminderungstechniken3) Alternativ kann auch ein maximaler Arbeitszyklus2) von 1 % verwendet werden.

868,7 – 869,2

25 mW

Anforderungen an den Frequenzzugang und Störungsminderungstechniken3) Alternativ kann auch ein maximaler Arbeitszyklus2) von 0,1 % verwendet werden.

869,40 – 869,65

500 mW

Anforderungen an den Frequenzzugang und Störungsminderungstechniken3) Alternativ kann auch ein maximaler Arbeitszyklus2) von 10 % verwendet werden.

869,7 – 870,0

25 mW

Anforderungen an den Frequenzzugang und Störungsminderungstechniken3) Alternativ kann auch ein maximaler Arbeitszyklus2) von 1 % verwendet werden.

1) Die Nutzung benachbarter Frequenzbänder innerhalb dieser Tabelle als ein einziges Frequenzband ist zulässig, sofern die besonderen Bedingungen für jedes dieser benachbarten Frequenzbänder erfüllt sind. 2) „Arbeitszyklus“ ist das Verhältnis Σ(Ton)/(Tobs) ausgedrückt als Prozentsatz, wobei „Ton“ die „Einschaltdauer“ einer einzelnen Sendeeinrichtung und „Tobs“ die Beobachtungszeit ist, die Ton in einem Beobachtungsfrequenzband (Fobs) gemessen wird. Sofern in dieser Rahmenvereinbarung nicht anders angegeben, ist Tobs ein fortlaufender Zeitraum von einer Stunde und Fobs das anwendbare Frequenzband in dieser Rahmenvereinbarung (Tabelle). 3) Es sind Frequenzzugangs- und Störungsminderungstechniken zu verwenden, deren Leistungsumfang mindestens den grundlegenden Anforderungen der Richtlinie 2014/53/EU oder des Funkanlagengesetzes (FuAG) entspricht. Soweit einschlägige Techniken in harmonisierten Normen oder in Auszügen daraus beschrieben sind, deren Verweise im Amtsblatt der Europäischen Union gemäß der Richtlinie 2014/53/EU veröffentlicht wurden, ist eine Leistung zu gewährleisten, die diesen Techniken mindestens gleichwertig ist.

RF-Eigenschaften

Für AX2 PixelBar BTB (100 cm)

Drahtlosmodule

Modulation

ERP (Transmitter)

Anzahl Kanäle

EU: UHF***(863-870MHz)

FHSS

<25mW

47

USA: UHF (917-922.20MHz)

FHSS

<25mW

53

AUS: UHF (922.30-927.50MHz)

FHSS

<25mW

53

SGP: UHF (920.50-924.50MHz)x

FHSS

<25mW

41

KOR: UHF (917.9-921.5MHz)

FHSS

<25mW

10

RUS: UHF (868.75-869.12MHz)

FHSS

<25mW

6

JPN: UHF (922.80-926.40MHz)

FHSS

<25mW

19

CRMX (2402-2480MHz)

FHSS

–

79

Bluetooth 5.0 LE (2402-2480MHz)

FHSS

10mW (BLE)

40

WiFi (2412-2472MHz)

DSSS, OFDM

<100mW

13

***Allgemeine Zuteilung von Frequenzen für die Nutzung durch Funkanwendungen mit geringer Reichweite Frequenznutzungsvorschriften:

Frequenzbereich MHz1)Frequenzbereich MHz1)

Maximum equivalent radiant power (ERP)

Additional parameters / frequency access and interference mitigation techniques

865 – 868

25 mW

Anforderungen an den Frequenzzugang und Störungsminderungstechniken3) Alternativ kann auch ein maximaler Arbeitszyklus2) von 1 % verwendet werden.

868,0 – 868,6

25 mW

Anforderungen an den Frequenzzugang und Störungsminderungstechniken3) Alternativ kann auch ein maximaler Arbeitszyklus2) von 1 % verwendet werden.

868,7 – 869,2

25 mW

Anforderungen an den Frequenzzugang und Störungsminderungstechniken3) Alternativ kann auch ein maximaler Arbeitszyklus2) von 1 % verwendet werden.

869,40 – 869,65

500 mW

Anforderungen an den Frequenzzugang und Störungsminderungstechniken3) Alternativ kann auch ein maximaler Arbeitszyklus2) von 1 % verwendet werden.

869,7 – 870,0

25 mW

Anforderungen an den Frequenzzugang und Störungsminderungstechniken3) Alternativ kann auch ein maximaler Arbeitszyklus2) von 1 % verwendet werden.

1) Die Nutzung benachbarter Frequenzbänder innerhalb dieser Tabelle als ein einziges Frequenzband ist zulässig, sofern die besonderen Bedingungen für jedes dieser benachbarten Frequenzbänder erfüllt sind. 2) „Arbeitszyklus“ ist das Verhältnis Σ(Ton)/(Tobs) ausgedrückt als Prozentsatz, wobei „Ton“ die „Einschaltdauer“ einer einzelnen Sendeeinrichtung und „Tobs“ die Beobachtungszeit ist, die Ton in einem Beobachtungsfrequenzband (Fobs) gemessen wird. Sofern in dieser Rahmenvereinbarung nicht anders angegeben, ist Tobs ein fortlaufender Zeitraum von einer Stunde und Fobs das anwendbare Frequenzband in dieser Rahmenvereinbarung (Tabelle). 3) Es sind Frequenzzugangs- und Störungsminderungstechniken zu verwenden, deren Leistungsumfang mindestens den grundlegenden Anforderungen der Richtlinie 2014/53/EU oder des Funkanlagengesetzes (FuAG) entspricht. Soweit einschlägige Techniken in harmonisierten Normen oder in Auszügen daraus beschrieben sind, deren Verweise im Amtsblatt der Europäischen Union gemäß der Richtlinie 2014/53/EU veröffentlicht wurden, ist eine Leistung zu gewährleisten, die diesen Techniken mindestens gleichwertig ist.
