Технические характеристики

Артикул

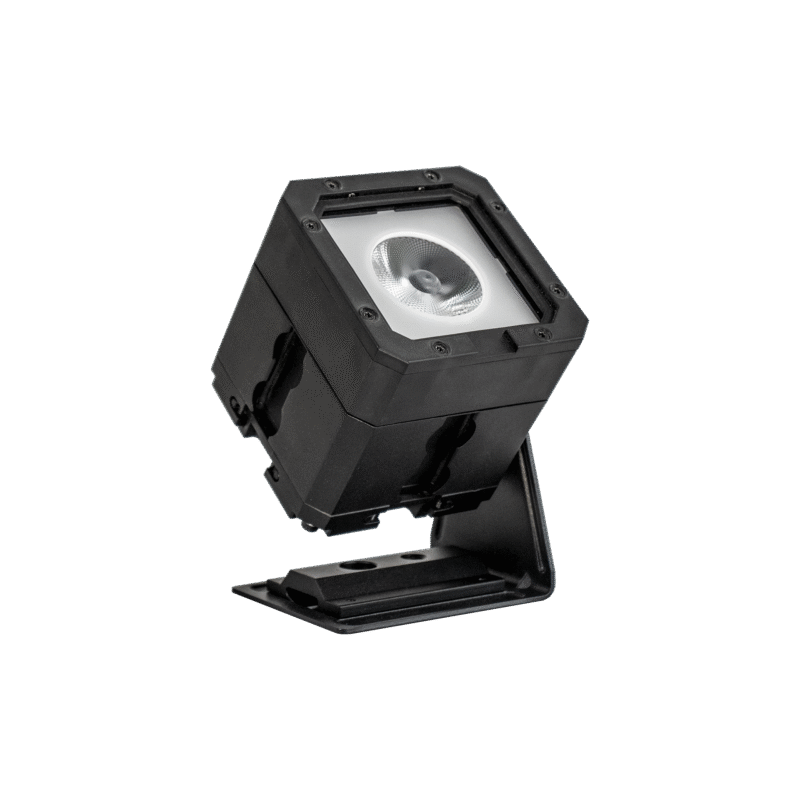

PB15

Источник света

Светодиодный модуль Titan

Цвет

RGB+мята+янтарь

Общая мощность светодиодов

15 Вт

Передаваемая мощность светодиодов

12 Вт

Световой выход при 2700К

405 люмен

Световой выход при 3200K

475 люмен

Световой выход при 5500K

395 люмен

Освещенность при 2700 К на 1 м

6 178 люкс

Освещенность при 3200 K на 1 м

7 144 люкс

Освещенность при 5500 K на 1 м

5 985 люкс

CRI (Ra)/ TLCI 3200- 6500 K*

≥96

Угол раскрытия луча

13°

Угол поля

25°

Стробоскопические эффекты

0 – 25 Гц

Количество пикселей

1

Время работы от аккумулятора

до 20 часов

Ресурс аккумулятора

70 % после 300 циклов

Вход постоянного тока

24 VDC – 0.8 A

Разъем питания постоянного тока

5,5 мм x 2,1 мм

Вход переменного тока

Нет

Разъем питания переменного тока

Нет

Потребляемая мощность (макс.)

20 Вт

Проводной DMX

Да через PWB-2-86 (FP1-PWB/ FP3-DTL)

CRMX-приемник

Встроенный

BluetoothBridge BTB

Встроенный

Беспроводные протоколы

CRMX, УВЧ, Bluetooth, Wi-Fi

Диапазон беспроводной связи

CRMX/ УВЧ до 300 м Bluetooth до 3 м

ИК-управление

Да

Материал корпуса

Алюминий

Степень защиты при беспроводном подключении

IP65 (только при использовании PB15-PLG)

Степень защиты при проводном подключении, коммутация через PWB-CAB-0.2/-1.5/-5/-10/-15

IP65

Рабочая температура окружающей среды

0 – 40 °C / 32 – 104 °F

Вес

1,12 кг

Размеры (Д х Ш х Г)

91 mm x 91 mm x 94 mm / 3.6" x 3.6" x 3.7"

Варианты монтажа

4 авиационные направляющие, 4 резьбовых отверстия M5, скоба-подставка

-

Типовые значения

Что внутри?

Типовые спектры

Радиочастотные характеристики

Для PB15 PixelBrick

Wireless Modules

Modulation

ERP (Transmitter)

Channel Count

EU: UHF***(863-870MHz)

FHSS

<25mW

47

USA: UHF (917-922.20MHz)

FHSS

<25mW

53

AUS: UHF (922.30-927.50MHz)

FHSS

<25mW

53

SGP: UHF (920.50-924.50MHz)

FHSS

<25mW

41

KOR: UHF (917.9-921.5MHz)

FHSS

<25mW

10

RUS: UHF (868.75-869.12MHz)

FHSS

<25mW

6

JPN: UHF (922.80-926.40MHz)

FHSS

<25mW

19

CRMX (2402-2480MHz)

FHSS

–

79

Bluetooth 5.0 LE (2402-2480MHz)

FHSS

10mW (BLE)

40

WiFi (2412-2472MHz)

DSSS, OFDM

<100mW

13

***General allocation of frequencies for use by short-range radio applications Spectrum usage regulations:

Frequency range in MHz1)

Maximum equivalent radiant power (ERP)

Additional parameters / frequency access and interference mitigation techniques

865 – 868

25 mW

Requirements for frequency access and mitigation techniques3) Alternatively, a maximum duty cycle2) of 1% can be used.

868,0 – 868,6868,0 – 868,6

25 mW

Requirements for frequency access and mitigation techniques3) Alternatively, a maximum duty cycle2) of 1% can be used.

868,7 – 869,2868,7 – 869,2

25 mW

Requirements for frequency access and mitigation techniques3) Alternatively, a maximum duty cycle2) of 0.1% can be used.

869,40 – 869,65

500 mW

Requirements for frequency access and mitigation techniques3) Alternatively, a maximum duty cycle2) of 10% can be used.

869,7 – 870,0

25 mW

Requirements for frequency access and mitigation techniques3) Alternatively, a maximum duty cycle2) of 1% can be used.

1) The use of adjacent frequency bands within this table as a single frequency band is permitted, provided that the specific conditions for each of these adjacent frequency bands are met. 2) „duty cycle“ means the ratio of Σ(Ton)/(Tobs) expressed as a percentage, where ‚Ton‘ is the ‚on-time‘ of a single transmitting device and ‚Tobs‘ is the observation period Ton is measured in an observation frequency band (Fobs). Unless otherwise specified in this general allocation, Tobs is a continuous period of one hour and Fobs is the applicable frequency band in this general allocation (table). 3) Frequency access and interference mitigation techniques shall be used whose performance level at least meets the essential requirements of Directive 2014/53/EU or the Radio Equipment Act (FuAG). Where relevant techniques are described in harmonised standards, the references of which have been published in the Official Journal of the European Union pursuant to Directive 2014/53/EU, or parts thereof, performance shall be ensured which is at least equivalent to those techniques.
