Connexion DMX et Artnet by Astera

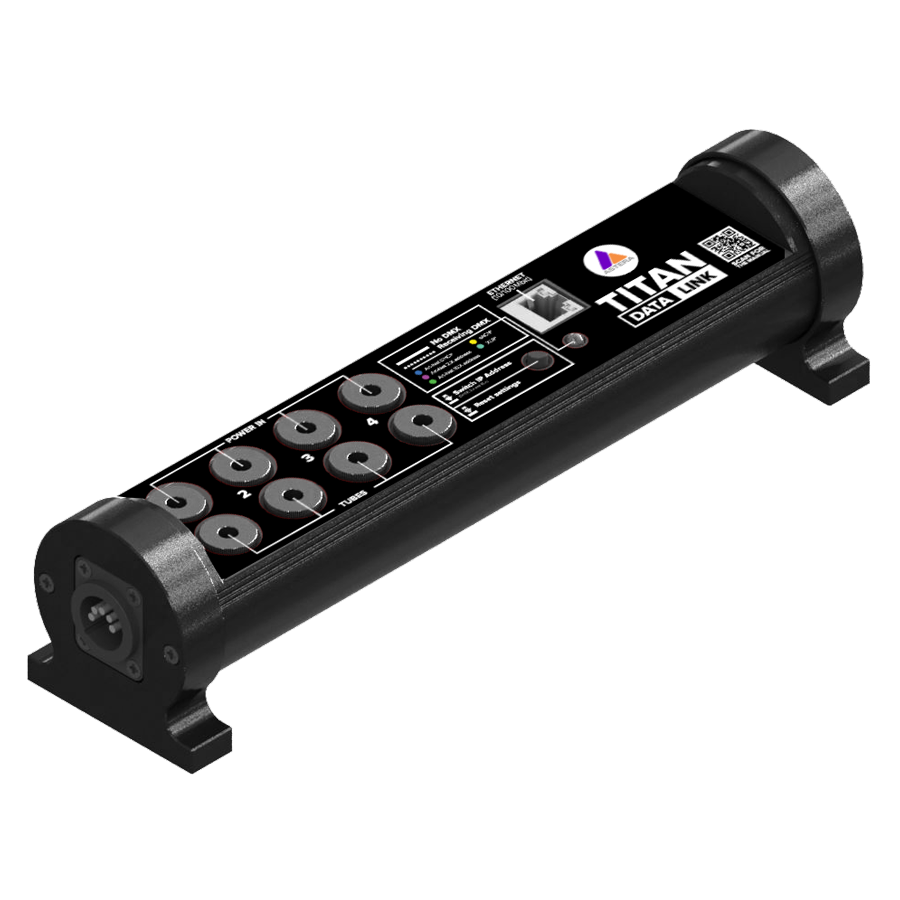

Un injecteur de données pour créer une connexion DMX filaire avec les Tubes. Compatible également avec les Tube Titan et Helios en l’absence de PowerBox Titan, ou pour gérer plusieurs univers DMX. Contrairement à la PowerBox, le DataLink n’as pas d’alimentation intégrée et nécessite une alim PSU Titan ou Hyperion par projecteur.

Connexions électrique et DMX

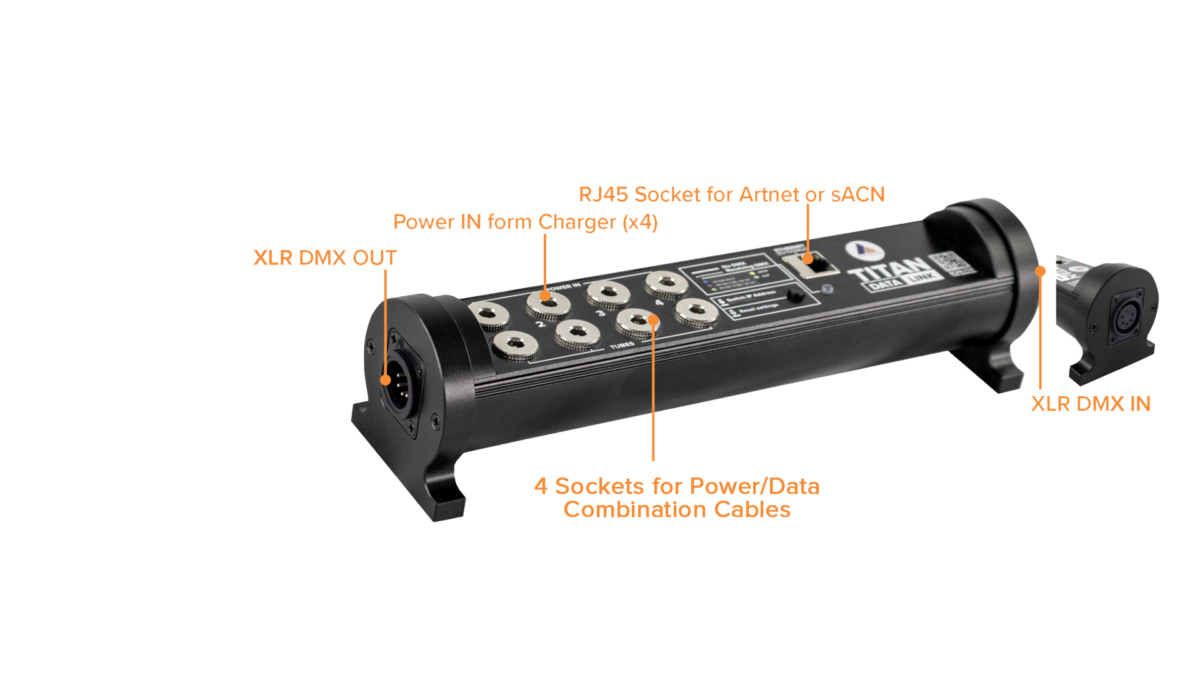

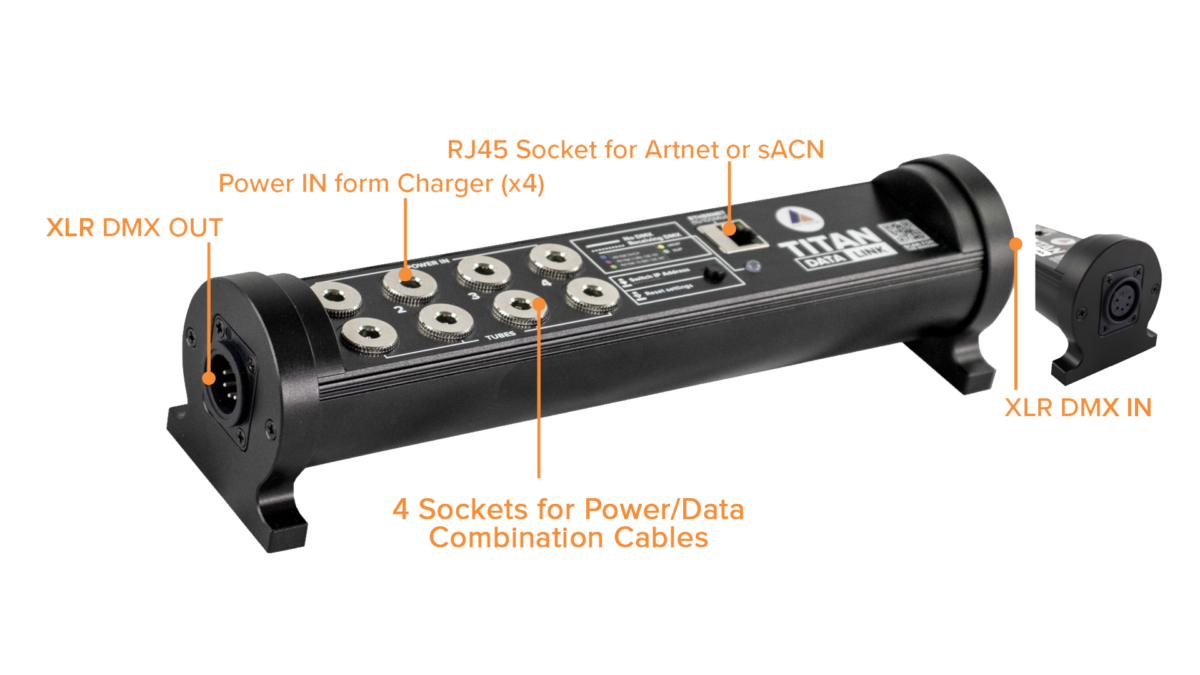

Le DataLink utilise 4 prises DC In et Out pour transmettre l’alimentation aux projecteurs. Pour les données DMX, 2 prises XLR-5 points In/Out sont placées à chaque extrémité de l’appareil, la prise RJ45 est dédié à l’Artnet ou au sACN.

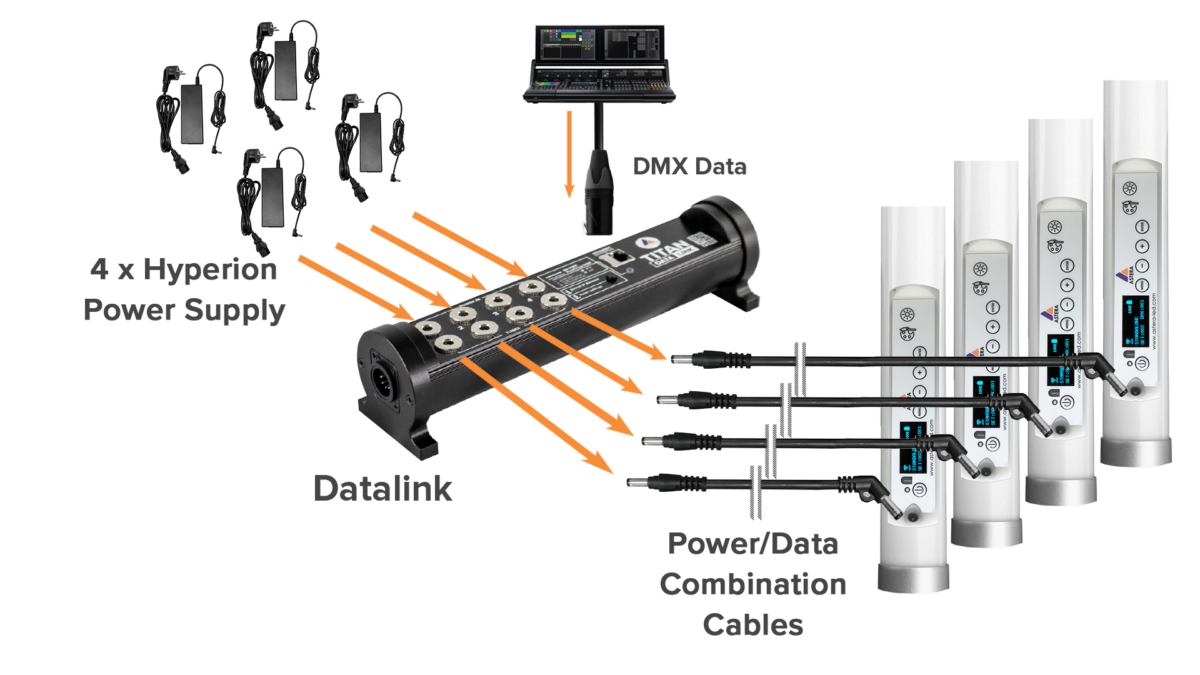

Le DataLink n’as pas de convertisseur de courant, il faut donc injecter l’électricité provenant de blocs d’alimentation aux 4 prises d’entrée DC (1 pour chaque tube connecté). Une fois que les câbles DMX, Artnet ou sACN branchés il est possible de connecter jusqu’à 4 Tubes Led ou autres projecteurs compatibles.

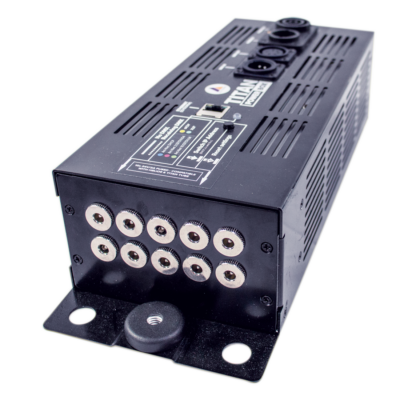

Une des fonctions du DataLink est d’ajouter un second univers DMX à une PowerBox Titan. Il suffit de brancher les câbles combinés Alim/DMX entre la PowerBox et le DataLink et d’ajouter une ligne DMX.

En savoir plus sur le PowerBox Titan

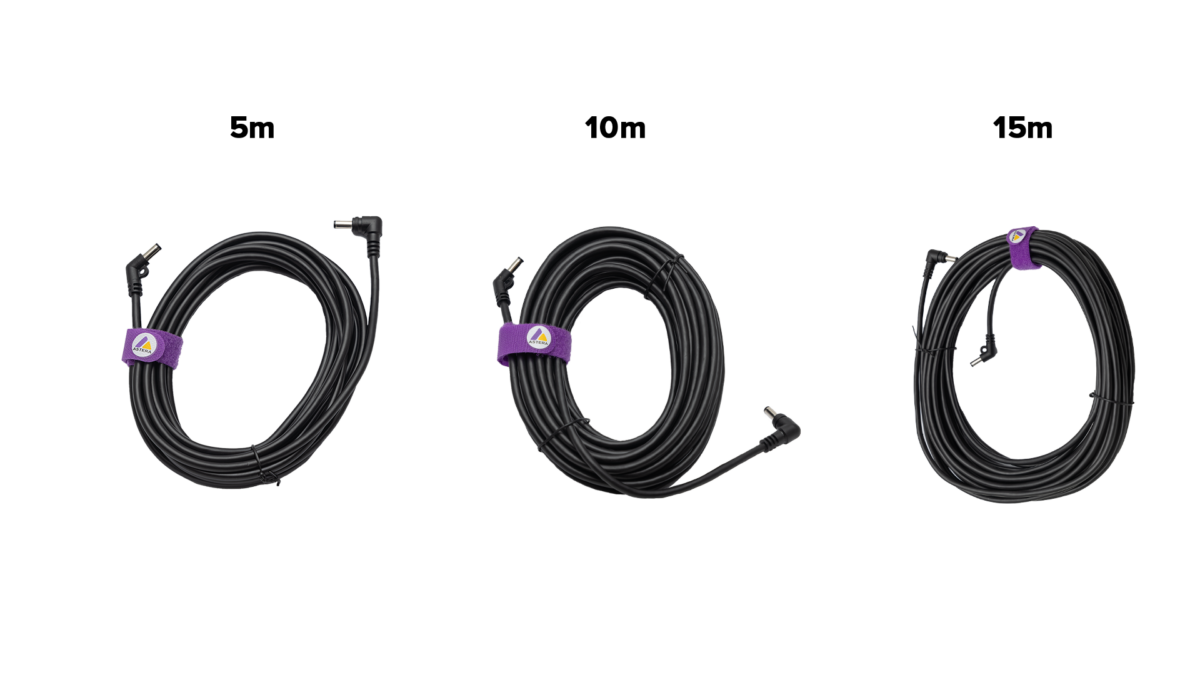

Recommandé pour connecter les Tubes LED au DataLink avec le connecteur coudé 135°. Le câble est disponible en 3 longueurs (5m, 10m, 15m) et fourni l’alimentation électrique plus les données DMX en même temps.

En savoir plus sur ce câble

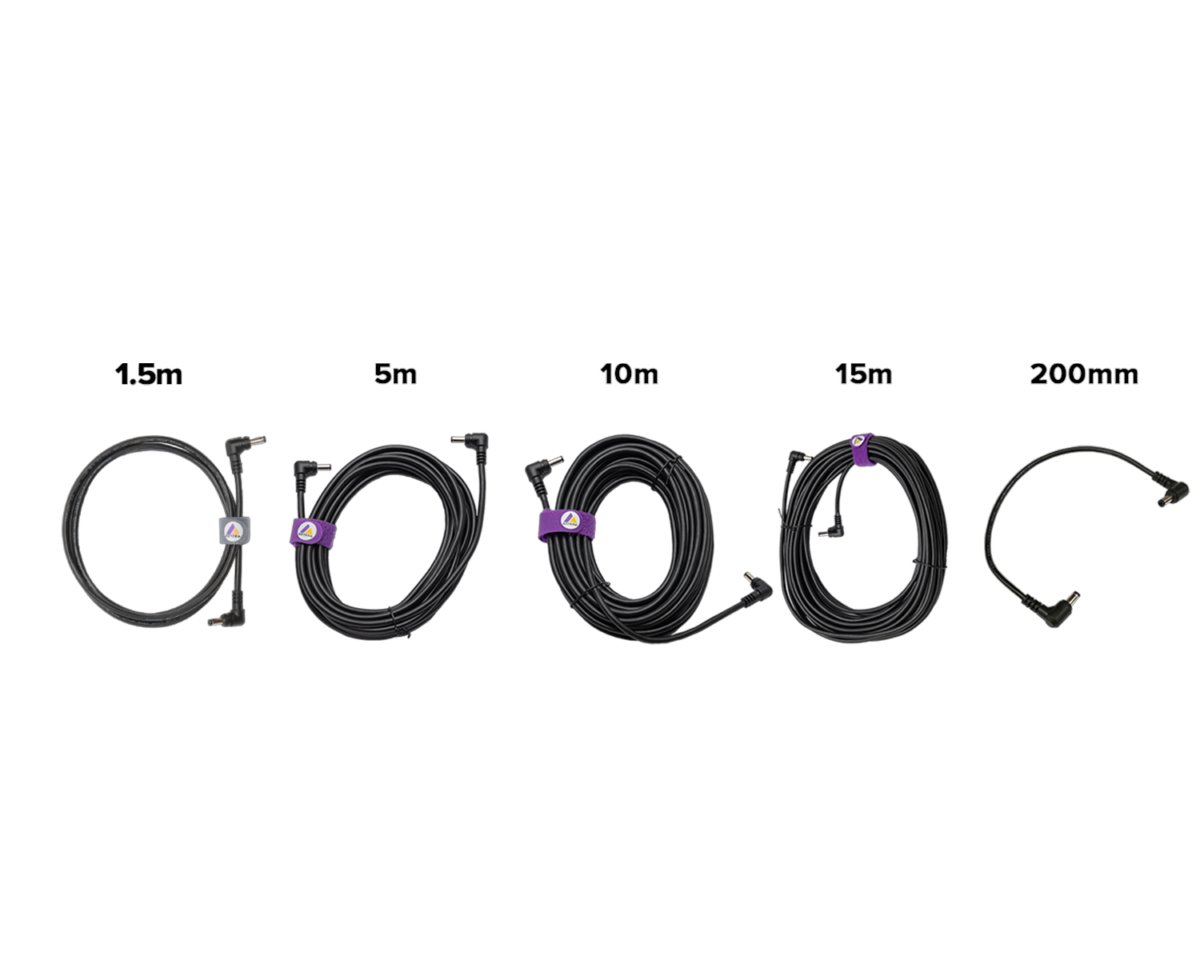

Recommandé pour connecter les HydraPanel ou PixelBrick au DataLink, le connecteur coudé 90° IP65 est prévu pour des installations extérieures. Le câble est disponible en 4 longueurs (5m, 10m, 15m, 200mm) et fourni l’alimentation électrique plus les données DMX en même temps.

En savoir plus sur ce câble
