Bitte beachten Sie, dass wir aufgrund eines Bauteilemangels interne Änderungen vornehmen mussten – Titan Tube und Geräte, die nach September 2021 hergestellt wurden, haben die BTB-Funktion integriert und heißen jetzt FP1-BTB.
Hinweis
Technische Daten
Bestellcode | FP1 | FP1-BTB |
---|---|---|
LED Engine | Titan LED Engine | Titan LED Engine |
Farben | RGBMintAmber | RGBMintAmber |
LED-Gesamtleistung | 72 W | 72 W |
LED-Leistungsaufnahme | 48 W | 48 W |
Lichtstrom 3200K | 2 535 Lumens | 2 535 Lumens |
Lichtstrom 4000K | 2 900 Lumens | 2 900 Lumens |
Beleuchtungsstärke 3200 K @ 1 m | 708 Lux | 708 lx |
Beleuchtungsstärke 4000 K @ 1 m | 785 Lux | 785 Lux |
CRI(Ra)/TLCI 3200-6500K | ≥96 | ≥96 |
Abstrahlwinkel | 135° x 115° | 135° x 115° |
Feldwinkel | 175° x 160° | 175° x 160° |
Blitzrate | 0 – 25 Hertz | 0 – 25 Hertz |
Pixel | 16 | 16 |
Akkulaufzeit | bis zu 20 Stunden | bis zu 20 Stunden |
Akkulaufzeit in (max. Helligkeit) | 1 h 45 m | 1 h 45 m |
Akku-Lebensdauer | 70 % nach 300 Zyklen | 70 % nach 300 Zyklen |
Ladezeit (nominal) | 3 Stunden | 3 Stunden |
Gleichspannungseingang | 24 VDC – 2 A | 24 VDC – 2 A |
Gleichspannungs-Anschluss | 5.5 mm x 2.1 mm | 5.5 mm x 2.1 mm |
DMX via Kabel | Ja (via FP1-PWB / FP3-DTL / PWB-2-86) | Ja (via FP1-PWB / FP3-DTL / PWB-2-86) |
CRMX-Empfänger | Integriert | Integriert |
BluetoothBridge BTB | Nein | Ja |
Drahtlos-Frequenzbänder | CRMX, UHF | CRMX, UHF, Bluetooth, WiFi |
Reichweite | CRMX/UHF bis zu 300 m / 330 yds | CRMX/UHF bis zu 300 m / 330 yds Bluetooth bis zu 3 m / 3.3 yds |
Infrarot-Steuerung | Ja | Ja |
Gehäusematerial | Polycarbonat, Endkappen aus Metall | Polycarbonat, Endkappen aus Metall |
IP Schutzart | IP65 (nur mit FP1-SP) | IP65 (nur mit FP1-SP) |
Umgebungstemperatur | 0 – 40 °C / 32 – 104 °F | 0 – 40 °C / 32 – 104 °F |
Gewicht | 1.35 kg / 3 lbs | 1.35 kg / 3 lbs |
Abmessungen (L x Ø) | 1035 mm x Ø 43 mm / 40.7" x Ø 1.7" | 1035 mm x Ø 43 mm / 40.7" x Ø 1.7" |
Montage-Optionen | 2x M5 Gewinde, 2x Holder (mit 2x M5 und 1x 1/4"-20 UNC Gewinde), 1x TubeStand | 2x M5 Gewinde, 2x Klammer (mit 2x M5 und 1x 1/4" – 20 UNC Gewinde), 1x Tube Ständer |
Alle angegebenen Spezifikationen sind typische Werte und können ohne vorherige Ankündigung geändert werden.
Was ist in der Box?

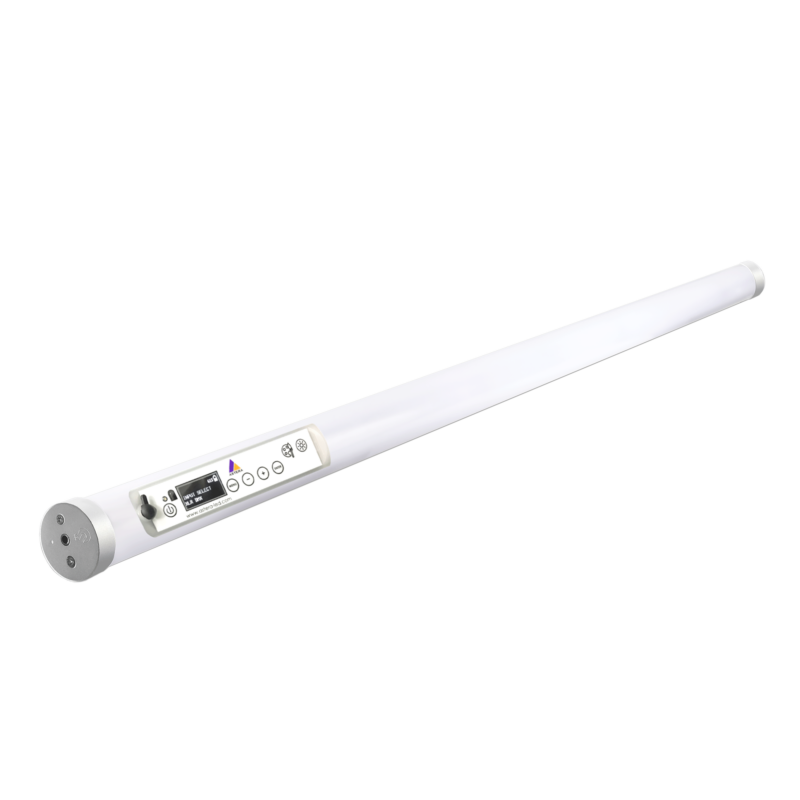

- 1 x Titan Tube (FP1-BTB)
- 2 x Tube Klammer (AX1-H)
- 1 x Tube Ständer (AX1-STD)
- 2 x Ringöse (FP1-EBLT)
- 1 x Gummi-Dichtstopfen (FP1/2-SP)
Typische Spektren
RF-Eigenschaften
Für FP1 Titan Tube
Drahtlosmodule | Modulation | ERP (Transmitter) | Anzahl Kanäle |
---|---|---|---|
EU: UHF***(863-870MHz) | FHSS | <25mW | 47 |
USA: UHF (917-922.20MHz) | FHSS | <25mW | 53 |
AUS: UHF (922.30-927.50MHz) | FHSS | <25mW | 53 |
SGP: UHF (920.50-924.50MHz) | FHSS | <25mW | 41 |
KOR: UHF (917.9-921.5MHz) | FHSS | <25mW | 10 |
RUS: UHF (868.75-869.12MHz) | FHSS | <25mW | 6 |
JPN: UHF (922.80-926.40MHz) | FHSS | <25mW | 19 |
CRMX (2402-2480MHz) | FHSS | – | 79 |
***Allgemeine Zuteilung von Frequenzen für die Nutzung durch Funkanwendungen mit geringer Reichweite Frequenznutzungsvorschriften:
Frequenzbereich MHz1) | Maximale äquivalente Strahlungsleistung (ERP) | Zusätzliche Parameter / Frequenzzugang und Interferenzminderungstechniken |
---|---|---|
865 – 868 | 25 mW | Anforderungen an den Frequenzzugang und Störungsminderungstechniken3) Alternativ kann auch ein maximaler Arbeitszyklus2) von 1 % verwendet werden. |
868,0 – 868,6 | 25 mW | Anforderungen an den Frequenzzugang und Störungsminderungstechniken3) Alternativ kann auch ein maximaler Arbeitszyklus2) von 1 % verwendet werden. |
868,7 – 869,2 | 25 mW | Anforderungen an den Frequenzzugang und Störungsminderungstechniken3) Alternativ kann auch ein maximaler Arbeitszyklus2) von 0,1 % verwendet werden. |
869,40 – 869,65 | 500 mW | Anforderungen an den Frequenzzugang und Störungsminderungstechniken3) Alternativ kann auch ein maximaler Arbeitszyklus2) von 10 % verwendet werden. |
869,7 – 870,0 | 25 mW | Anforderungen an den Frequenzzugang und Störungsminderungstechniken3) Alternativ kann auch ein maximaler Arbeitszyklus2) von 1 % verwendet werden. |
1) Die Nutzung benachbarter Frequenzbänder innerhalb dieser Tabelle als ein einziges Frequenzband ist zulässig, sofern die besonderen Bedingungen für jedes dieser benachbarten Frequenzbänder erfüllt sind. 2) „Arbeitszyklus“ ist das Verhältnis Σ(Ton)/(Tobs) ausgedrückt als Prozentsatz, wobei „Ton“ die „Einschaltdauer“ einer einzelnen Sendeeinrichtung und „Tobs“ die Beobachtungszeit ist, die Ton in einem Beobachtungsfrequenzband (Fobs) gemessen wird. Sofern in dieser Rahmenvereinbarung nicht anders angegeben, ist Tobs ein fortlaufender Zeitraum von einer Stunde und Fobs das anwendbare Frequenzband in dieser Rahmenvereinbarung (Tabelle). 3) Es sind Frequenzzugangs- und Störungsminderungstechniken zu verwenden, deren Leistungsumfang mindestens den grundlegenden Anforderungen der Richtlinie 2014/53/EU oder des Funkanlagengesetzes (FuAG) entspricht. Soweit einschlägige Techniken in harmonisierten Normen oder in Auszügen daraus beschrieben sind, deren Verweise im Amtsblatt der Europäischen Union gemäß der Richtlinie 2014/53/EU veröffentlicht wurden, ist eine Leistung zu gewährleisten, die diesen Techniken mindestens gleichwertig ist.
RF-Eigenschaften
Für FP1-BTB Titan Tube
Drahtlosmodule | Modulation | ERP (Transmitter) | Anzahl Kanäle |
---|---|---|---|
EU: UHF***(863-870MHz) | FHSS | <25mW | 47 |
USA: UHF (917-922.20MHz) | FHSS | <25mW | 53 |
AUS: UHF (922.30-927.50MHz) | FHSS | <25mW | 53 |
SGP: UHF (920.50-924.50MHz) | FHSS | <25mW | 41 |
KOR: UHF (917.9-921.5MHz) | FHSS | <25mW | 10 |
RUS: UHF (868.75-869.12MHz) | FHSS | <25mW | 6 |
JPN: UHF (922.80-926.40MHz) | FHSS | <25mW | 19 |
CRMX (2402-2480MHz) | FHSS | – | 79 |
Bluetooth 5.0 LE (2402-2480MHz) | FHSS | 10mW (BLE) | 40 |
WiFi (2412-2472MHz) | DSSS, OFDM | <100mW | 13 |
***Allgemeine Zuteilung von Frequenzen für die Nutzung durch Funkanwendungen mit geringer Reichweite Frequenznutzungsvorschriften:
Frequenzbereich MHz1) | Max. äquivalente Strahlungsleistung (ERP) | Zusätzliche Parameter / Frequenzzugangs- und Störungsminderungstechniken |
---|---|---|
865 – 868 | 25 mW | Anforderungen an den Frequenzzugang und Störungsminderungstechniken3) Alternativ kann auch ein maximaler Arbeitszyklus2) von 1 % verwendet werden. |
868,0 – 868,6 | 25 mW | Anforderungen an den Frequenzzugang und Störungsminderungstechniken3) Alternativ kann auch ein maximaler Arbeitszyklus2) von 1 % verwendet werden. |
868,7 – 869,2 | 25 mW | Anforderungen an den Frequenzzugang und Störungsminderungstechniken3) Alternativ kann auch ein maximaler Arbeitszyklus2) von 0,1 % verwendet werden. |
869,40 – 869,65 | 500 mW | Anforderungen an den Frequenzzugang und Störungsminderungstechniken3) Alternativ kann auch ein maximaler Arbeitszyklus2) von 10 % verwendet werden. |
869,7 – 870,0 | 25 mW | Anforderungen an den Frequenzzugang und Störungsminderungstechniken3) Alternativ kann auch ein maximaler Arbeitszyklus2) von 1 % verwendet werden. |
1) Die Nutzung benachbarter Frequenzbänder innerhalb dieser Tabelle als ein einziges Frequenzband ist zulässig, sofern die besonderen Bedingungen für jedes dieser benachbarten Frequenzbänder erfüllt sind. 2) „Arbeitszyklus“ ist das Verhältnis Σ(Ton)/(Tobs) ausgedrückt als Prozentsatz, wobei „Ton“ die „Einschaltdauer“ einer einzelnen Sendeeinrichtung und „Tobs“ die Beobachtungszeit ist, die Ton in einem Beobachtungsfrequenzband (Fobs) gemessen wird. Sofern in dieser Rahmenvereinbarung nicht anders angegeben, ist Tobs ein fortlaufender Zeitraum von einer Stunde und Fobs das anwendbare Frequenzband in dieser Rahmenvereinbarung (Tabelle). 3) Es sind Frequenzzugangs- und Störungsminderungstechniken zu verwenden, deren Leistungsumfang mindestens den grundlegenden Anforderungen der Richtlinie 2014/53/EU oder des Funkanlagengesetzes (FuAG) entspricht. Soweit einschlägige Techniken in harmonisierten Normen oder in Auszügen daraus beschrieben sind, deren Verweise im Amtsblatt der Europäischen Union gemäß der Richtlinie 2014/53/EU veröffentlicht wurden, ist eine Leistung zu gewährleisten, die diesen Techniken mindestens gleichwertig ist.
