Bestell Code | AST-QUKPN |
|---|---|
LED Engine | Titan LED Engine |
Farben | RGBMintAmber |
Output Gain | Ja |
LED-Leistungsaufnahme | 75 W |
CRI (Ra) / TLCI 3200 – 6500 K* | ≥96 |
Strobe | 0 – 25 Hertz |
Akkulaufzeit | bis zu 20 stunden |
Akkulaufzeit (max. Helligkeit) | 4 h 30 m |
Batterie-Lebensdauer | 70 % nach 500 Zyklen |
Aufladezeit (nominal) | 5 Stunden 15 Minuten |
AC-Eingang | "100 – 240 VAC, 50/60 Hertz, 115 VAC – 2 A / 230 VAC – 1 A" |
AC-Anschluss | PowerCON TRUE1 IN/OUT |
Leistungsaufnahme (max.) | 100 W |
Verkabeltes DMX | Ja |
CRMX-Empfänger | Eingebaut |
BluetoothBridge BTB | Eingebaut |
Drahtlose Protokolle | CRMX, UHF, Bluetooth, WiFi |
Drahtlose Reichweite | "CRMX/UHF bis zu 300 m / 330 yds Bluetooth bis zu 3 m / 3.3 yds" |
RDM-Unterstützung | Nein / Drahtlos und / oder verkabelt |
Infrarot-Steuerung | Ja |
PrepBox-kompatibel | Ja |
IP-Bewertung unverkabelt | IP65 |
IP-Schutzart verkabelt | IP65 |
Betriebsumgebungstemperatur | 0 – 40 °C / 32 – 104 °F |
Gewicht | 6450 g / 14.22 lbs |
Abmessungen (L x B x T) | 236.2 mm x 195.8 mm x 295.8 mm / 9.3" x 7.71" x 11.65" |
Montagemöglichkeiten | AirlineTrack, 3/8" – 16 UNC-Gewinde, Yoke (mit 3/8" – 16 UNC-Gewinde, 1/2" Loch) |
Technische Daten
Was ist in der Box?

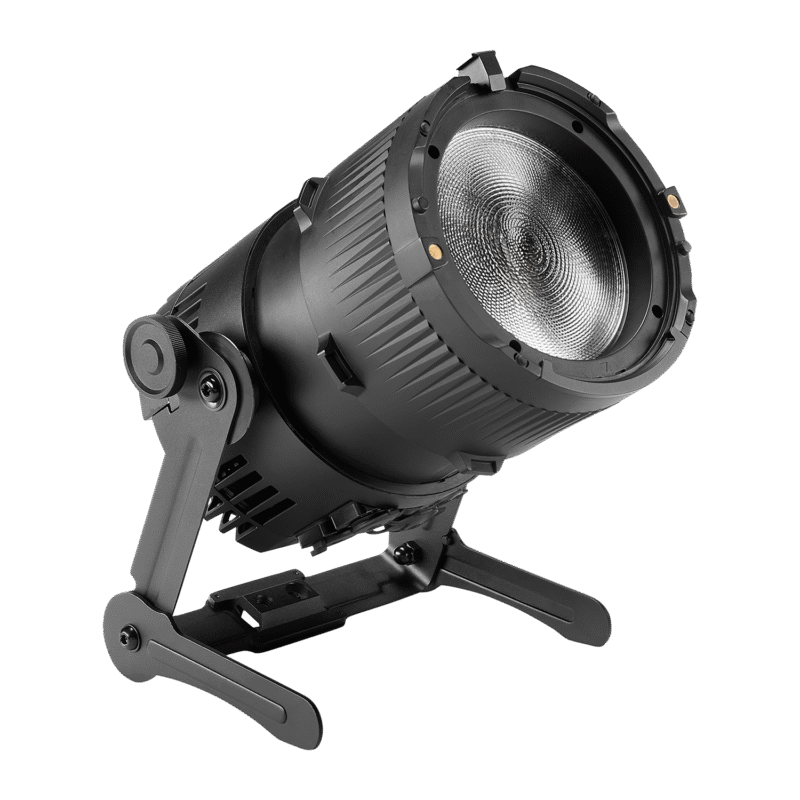

- 1 x QuikPunch (AST-QUKPN)
- 1 x QuikPunch Yoke (AST-QUKPN-YK)
Typische Spektren
RF-Eigenschaften
Drahtlose Module | Modulation | ERP (Sender) | Anzahl der Kanäle |
|---|---|---|---|
EU: UHF***(863-870 MHz) | FHSS | < 25 mW | 47 |
USA: UHF (917-922.20 MHz) | FHSS | < 25 mW | 53 |
AUS: UHF (922.30-927.50 MHz) | FHSS | < 25 mW | 53 |
SGP: UHF (920.50-924.50 MHz) | FHSS | < 25 mW | 41 |
KOR: UHF (917.9-921.5 MHz) | FHSS | < 25 mW | 10 |
RUS: UHF (868.75-869.12 MHz) | FHSS | < 25 mW | 6 |
JPN: UHF (922.80-926.40 MHz) | FHSS | < 25 mW | 19 |
CRMX (2402-2480 MHz) | FHSS | – | 79 |
Bluetooth 5.0 LE (2402-2480 MHz) | FHSS | 10 mW (BLE) | 40 |
WiFi (2412-2472 MHz) | DSSS, OFDM | < 100 mW | 13 |
***Allgemeine Frequenzzuteilung für die Nutzung durch Funkanwendungen mit geringer Reichweite. Regelungen zur Spektrumsnutzung:
Frequenzbereich in MHz1) | Höchste äquivalente Strahlungsleistung (ERP) | Zusätzliche Parameter / Frequenzzugangs- und Interferenzminderungstechniken |
|---|---|---|
865 – 868 | 25 mW | Anforderungen an Frequenzzugangs- und Interferenzminderungstechniken Alternativ zu den in Absatz 3 genannten Techniken kann ein maximaler "Duty Cycle" von 1 % verwendet werden. |
868,0 – 868,6 | 25 mW | Anforderungen an Frequenzzugangs- und Interferenzminderungstechniken Alternativ zu den in Absatz 3 genannten Techniken kann ein maximaler "Duty Cycle" von 1 % verwendet werden. |
868,7 – 869,2 | 25 mW | Anforderungen an Frequenzzugangs- und Interferenzminderungstechniken Alternativ zu den unter Punkt 3 genannten Techniken kann ein maximaler "Duty Cycle" von 0,1 % verwendet werden. |
869,40 – 869,65 | 500 mW | Anforderungen an Frequenzzugangs- und Interferenzminderungstechniken Alternativ zu den in Absatz 3 genannten Techniken kann ein maximaler "Duty Cycle" von 10 % genutzt werden. |
869,7 – 870,0 | 25 mW | Anforderungen an Frequenzzugangs- und Interferenzminderungstechniken Alternativ zu den in Absatz 3 genannten Techniken kann ein maximaler "Duty Cycle" von 1 % verwendet werden. |
Nutzung angrenzender Frequenzbänder: Es ist erlaubt, benachbarte Frequenzbänder innerhalb dieser Tabelle als ein einziges Frequenzband zu verwenden, vorausgesetzt, die spezifischen Bedingungen für jedes dieser einzelnen Frequenzbänder werden erfüllt.
Definition des "Duty Cycle": Der "Duty Cycle" beschreibt das Verhältnis von Σ(Ton)/(Tobs) als Prozentsatz. Hierbei ist ‘Ton’ die Einschaltdauer eines einzelnen Sende-Geräts und ‘Tobs’ der Beobachtungszeitraum. ‘Ton’ wird innerhalb eines Beobachtungsfrequenzbandes (Fobs) gemessen. Sofern in dieser allgemeinen Zuteilung nichts anderes festgelegt ist, beträgt ‘Tobs’ eine kontinuierliche Stunde und ‘Fobs’ das relevante Frequenzband in dieser allgemeinen Zuteilung (Tabelle).
Frequenzzugang und Interferenzminderung: Es müssen Frequenzzugangs- und Interferenzminderungstechniken eingesetzt werden, deren Leistungsniveau mindestens den grundlegenden Anforderungen der Richtlinie 2014/53/EU oder des Funkgerätegesetzes (FuAG) entspricht. Wenn relevante Techniken in harmonisierten Normen beschrieben sind, deren Referenzen gemäß der Richtlinie 2014/53/EU im Amtsblatt der Europäischen Union veröffentlicht wurden, oder in Teilen davon, muss eine Leistung gewährleistet sein, die mindestens diesen Techniken gleichwertig ist.
